Kompenzacija reaktivne energije

1000 proizvedenih ormana kompenzacije

Ako vam na računu za struju stoji stavka „prekomerno preuzeta reaktivna energija“, plaćate je po dvostrukoj ceni, a ne pokreće nijednu mašinu. Izmerimo, projektujemo i ugradimo kondenzatorski orman sa EPCOS/TDK opremom: stavka nestaje sa sledećeg računa, a ulaganje se vraća iz same uštede, po pravilu za 6 do 36 meseci.

Pošaljite račun na analizu Pozovite 063 294 520
0,95
faktor snage ispod kog distribucija naplaćuje prekomernu reaktivnu energiju
2×
toliko je skuplja prekomerna reaktivna od redovne reaktivne energije (EPS)
6–36
meseci do povrata ulaganja, zavisno od vrste kompenzacije i pogona

Oprema

EPCOS / TDK oprema za kompenzaciju

Ugrađujemo opremu proizvođača EPCOS (TDK Electronics, Nemačka): kondenzatore, regulatore, kontaktore, tiristorske module i prigušnice, u ormanima koje radimo po meri. Uz svaku grupu stoje linkovi na stranice proizvođača, sa tehničkim podacima i aktuelnim tipovima.

  • EPCOS kondenzatori za kompenzaciju reaktivne energije, niski napon

    Kondenzatori niskog napona

    PhaseCap Energy Plus, DeltaCap, DeltaCap X Black Premium, PhiCap, PoleCap

    Suvi kondenzatori u aluminijumskim kućištima za fiksnu, automatsku i filtersku kompenzaciju. Samoobnovljivi, sa prekidačem nadpritiska, bez PCB-a, po IEC 60831. PoleCap je izvedba za spolja i za prostore sa prašinom i vlagom, od 0,5 do 36 kVAr na 400, 440 i 525 V.

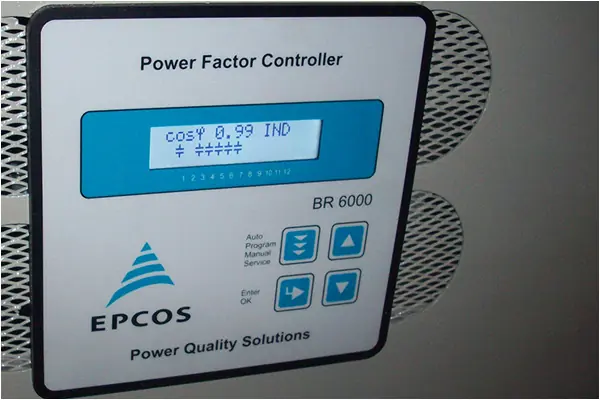

  • EPCOS BR6000 regulator faktora snage sa prikazom cos φ 0,99

    Regulatori faktora snage

    BR604, BR6000 i BR7000, sa grafičkim displejom

    Regulator meri faktor snage i uključuje ili isključuje stepene kondenzatora dok ne postigne zadati cos φ. Signalizira nedovoljnu kompenzaciju, prekompenzaciju, prevelike struje i harmonijsko izobličenje; radi u sva četiri kvadranta, pa podnosi i rad na agregatu.

  • EPCOS kontaktori za kondenzatore, niski napon

    Kontaktori za kondenzatore

    niski napon, 400 do 690 V, 12,5 do 100 kVAr

    Kontaktori sa prigušnim otpornicima i pomoćnim kontaktima koji se zatvore pre glavnih i predpune kondenzator. Time nestaje strujni udar pri uključenju, glavni kontakti i kondenzatori traju duže, a napon ne propada. Rade i u prigušenim i u neprigušenim postrojenjima.

  • EPCOS TSM-LC tiristorski modul za dinamičku kompenzaciju

    Tiristorski moduli

    TSM-LC-I i TSM-LC-S, do 100 kVAr

    Umesto kontaktora, za potrošače brzog ritma. Kondenzator se uključuje elektronski, bez tranzijenata i bez ograničenja broja uključenja, sa reakcijom od 5 ms. Modul sam prati napon, redosled faza i stanje kondenzatora i prijavljuje kvar.

  • Trofazna filterska prigušnica za kompenzaciju

    Prigušnice (nerezonantni filteri)

    filterski reaktori, prigušenje 5,67 %, 7 % i 14 %

    Kondenzator sa transformatorom pravi rezonantno kolo, po pravilu između 250 i 500 Hz, dakle baš na 5. i 7. harmoniku. Filterska prigušnica u seriji sa kondenzatorom spušta sopstvenu rezonanciju ispod najnižeg harmonika mreže i tako štiti kondenzatore, transformator i mernu opremu. Obavezne gde ima frekventnih regulatora i UPS uređaja.

  • Kondenzatorski orman 500 kVAr sa prigušnicama i regulatorom, rad Green Plusa

    Kondenzatorski ormani po meri

    od fiksnih jedinica do automatskih postrojenja sa više stepeni

    Orman za kompenzaciju projektuje se po merenju: snaga u kVAr, broj i veličina stepeni, regulator, kontaktori ili tiristorski moduli, prigušnice, ventilacija i grejači. Ugradnja, puštanje u rad i podešavanje regulatora su deo posla.

  • Merenje, aktivni filteri i PQvar

    MMI6000, MMI7000 i MMI8003, PQSine, PQvar, MC7000-3

    Merni instrumenti snimaju napon, struje, snage i harmonike, pa se odmah vidi šta mreža radi. Za mreže sa izraženim harmonicima ide PQSine, aktivni filter harmonika, a za brze promene opterećenja i neuravnotežene faze PQvar, statički generator reaktivne snage sa trostepenim inverterom i regulacijom u realnom vremenu.

Proizvođač: TDK Electronics: komponente za kompenzaciju i filtriranje harmonika

Srednji napon

Kompenzacija na srednjem naponu

Kompenzacija reaktivne energije na srednjem naponu radi se kad su merenje i obračun na 6, 10 ili 20 kV. To su druge komponente nego na 0,4 kV i druga pravila za montažu, pa se postrojenje radi po meri trafostanice, za unutrašnju ili spoljnu ugradnju.

  1. 01

    Kondenzatori srednjeg napona

    Filmski kondenzatori u metalnom kućištu, jednofazni i trofazni, sa porcelanskim izolatorima za spoljnu ili sa nižim izolatorima za unutrašnju montažu. Snaga stepena i broj stepeni biraju se po merenju u trafostanici.

  2. 02

    Vakuumski kontaktori

    Za uključenje stepeni na srednjem naponu. Aktuelna TDK serija je za unutrašnju montažu, nazivni napon 6,6 i 11 kV, struja 200 i 400 A, sa električnom izdržljivošću od 10.000 uključenja i mehaničkom od 25.000.

  3. 03

    Prenaponska zaštita

    Prenaponski kondenzator sa neinduktivnim otpornikom ograničava brzinu porasta prelaznog napona i štiti generatore, motore, transformatore i prigušnice. Naponski opseg 3.600 do 40.000 V.

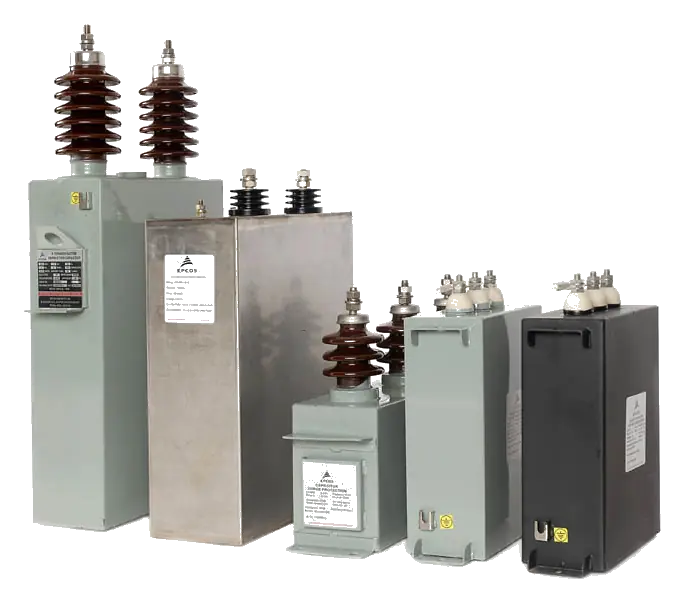

  • EPCOS kondenzatori srednjeg napona, izvedbe za unutrašnju i spoljnu montažu Kondenzatori srednjeg napona, više izvedbi kućišta i izolatora

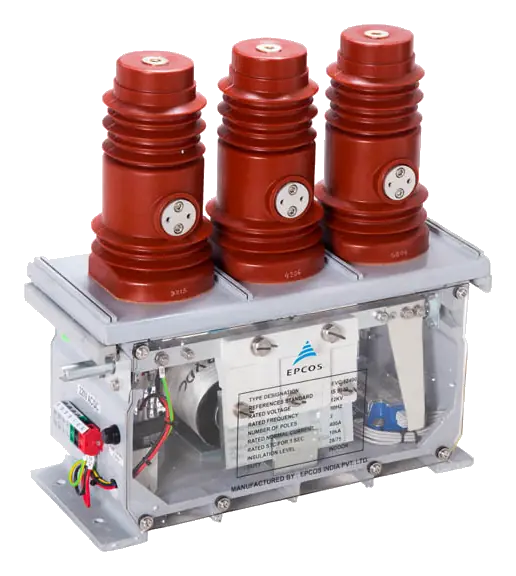

  • EPCOS vakuumski kontaktor za srednji napon, tri pola Vakuumski kontaktor za uključenje kondenzatorskih stepena

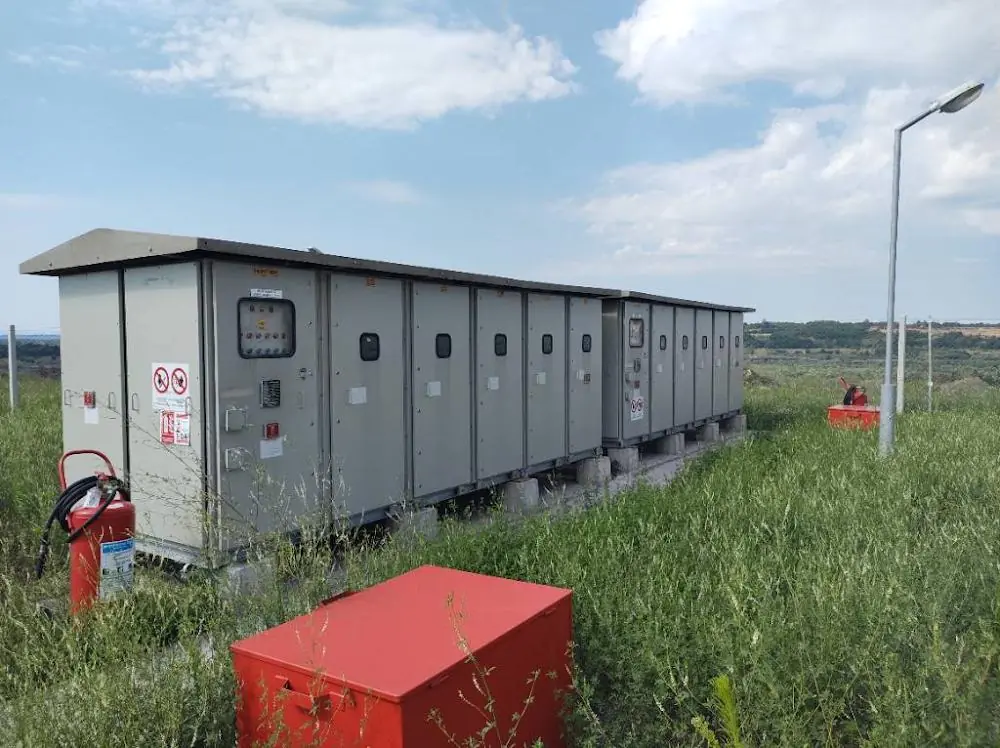

  • Postrojenje za kompenzaciju 3×1000 kVAr na 6 kV, spoljna montaža, kopovi Kolubara Naš rad: 3×1000 kVAr na 6 kV, spoljna montaža, kopovi Kolubara
PDF · EPCOS kondenzatori srednjeg napona

Kako radimo

Merenje i analiza pre svake ponude

Ne nudimo orman iz kataloga. Svaka ponuda kreće od vašeg računa i merenja u vašem razvodu, pa se oprema dimenzioniše tačno za vaš pogon.

  1. 01

    Pošaljete račun

    Iz računa čitamo iznos i količinu prekomerne reaktivne energije, obračunsku snagu i naponski nivo. Već tada znamo koliko vas stavka košta godišnje.

  2. 02

    Merimo na licu mesta

    Snimamo faktor snage, tok opterećenja i harmonijska izobličenja u vašem razvodu, bez prekida proizvodnje. Ako imate frekventne regulatore ili UPS, ovde se vidi da li je potrebna prigušena baterija.

  3. 03

    Proračun i ponuda

    Određujemo potrebnu snagu u kVAr, broj stepeni, tip regulacije (fiksna, automatska ili tiristorska) i EPCOS/TDK komponente. Ponuda sadrži cenu, rok i očekivani period otplate.

  4. 04

    Ugradnja i provera na računu

    Kondenzatorski orman ugrađujemo u dogovorenom terminu, puštamo u rad i podešavamo regulator. Rezultat se vidi na prvom sledećem računu: stavka prekomerne reaktivne energije nestaje ili pada na zanemarljiv iznos.

Rešenje

Kompenzacija reaktivne snage: kako je projektujemo

Kompenzacija (na hrvatskom „kompenzacija jalove energije“) znači da kondenzatorska baterija u vašem razvodu daje reaktivnu snagu koju motori traže, pa je ne uzimate iz mreže. Faktor snage raste iznad 0,95, ukupna struja pada, transformator i kablovi se rasterećuju. Tip rešenja zavisi od toga kako vam se opterećenje menja i ima li harmonika.

  • Fiksna kompenzacija

    Kondenzator stalne snage uz jedan veliki motor ili transformator. Najjednostavnije i najjeftinije rešenje kad je opterećenje stabilno.

  • Automatska (regulisana) kompenzacija

    Regulator BR6000 prati faktor snage i preko kontaktora uključuje stepene kondenzatora onako kako se opterećenje menja. Standard za pogone sa više potrošača.

  • Prigušena (filterska) kompenzacija

    Kondenzatori u seriji sa filterskim prigušnicama, za mreže sa frekventnim regulatorima, UPS uređajima, ispravljačima i aparatima za zavarivanje. Sprečava rezonanciju sa transformatorom i štiti kondenzatore od harmonika.

  • Dinamička (tiristorska) kompenzacija

    Tiristorski moduli umesto kontaktora, uključenje u prolazu napona kroz nulu, reakcija ispod 5 ms. Za dizalice, prese, zavarivanje i sve što se opterećuje u sekundama.

  • Srednji napon: 6, 10 i 20 kV

    Kondenzatori i vakuumski kontaktori za 6, 10 i 20 kV, za pogone sa sopstvenom trafostanicom i velikim snagama. Detaljnije u sekciji Srednji napon.

Trougao snaga Prividna snaga S je ono što mreža mora da isporuči; aktivna P je ono što radi posao; reaktivna Q je ono što motori „pozajmljuju“ da bi radili. Kompenzacija smanjuje Q koje uzimate iz mreže, pa ugao φ pada, a cos φ raste iznad 0,95. P aktivna snaga (kW) Q reaktivna (kVAr) S prividna (kVA) φ cos φ = 0,72 pre kompenzacije
Trougao snaga. Prividna snaga S je ono što mreža mora da isporuči; aktivna P je ono što radi posao; reaktivna Q je ono što motori „pozajmljuju“ da bi radili. Kompenzacija smanjuje Q koje uzimate iz mreže, pa ugao φ pada, a cos φ raste iznad 0,95.

Katalozi

Katalozi za preuzimanje

Dva kataloga u PDF-u: TDK-ov generalni katalog opreme za kompenzaciju i EPCOS katalog kondenzatora srednjeg napona. Za pojedinačne tipove idite na linkove uz opremu, tamo su uvek aktuelni podaci proizvođača.

Isplativost

Period otplate: 6 do 36 meseci

Ušteda se ne procenjuje nego čita sa računa: to je iznos stavke „prekomerno preuzeta reaktivna energija“ svakog meseca, uvećan za deo redovne reaktivne koji nestaje kad se cos φ podigne iznad 0,95. Ulaganje zavisi od potrebne snage u kVAr i vrste kompenzacije, a period otplate od toga kakav je pogon: negde se vrati za pola godine, negde za tri. Tačna cifra izlazi iz vaših računa i merenja na licu mesta.

0 6 12 18 24 30 36 meseci ugradnja opseg povrata ulaganja ušteda ostaje vama 0 meseci
Ušteda ide iz iste stavke koju danas plaćate. U kom delu opsega ćete biti, vidi se iz vaših računa i merenja.

Budžetske cene po kVAr, ključ u ruke

Vrsta kompenzacijeOkvirno ulaganje
Fiksna kompenzacija10–15 €/kVAr
Automatska neprigušena15–25 €/kVAr
Automatska prigušena25–35 €/kVAr
Tiristorska neprigušenana upit
Tiristorska prigušena50 €/kVAr
Hibridna50 €/kVAr
Aktivni filterna upit

Budžetske cene služe za procenu ulaganja. Konačna cena ide u ponudu posle analize potrošnje merenjem, kada se odredi koja vrsta kompenzacije vam treba.

Hoćete tačnu cifru za svoj pogon? Pošaljite račun, javljamo se sa računicom

Bez ulaganja

ESCO: finansiranje iz uštede

Ako ne želite da vežete novac za opremu, kompenzaciju radimo po ESCO principu: opremu finansiramo i ugradimo mi, a vi je otplaćujete na rate kroz ostvarenu uštedu na računu. Za vas nema investicije. Uslovi zavise od visine stavke na računu i snage postrojenja, pa se dogovaraju posle analize.

  • Princip Opremu plaća Green Plus, otplata ide iz razlike na računu za struju.
  • Povrat Nema ulaganja na vašoj strani, a stavka prekomerne reaktivne energije nestaje odmah po puštanju u rad.
  • Plaćanje Na rate, iz ostvarene uštede, tokom ugovorenog perioda. Posle toga oprema je vaša.

Druga ušteda

LED rasveta za industrijske objekte

Uz kompenzaciju, druga mera kojom firmama smanjujemo račun za struju je zamena rasvete u halama, magacinima, radionicama i kancelarijama LED svetiljkama proizvođača Regiolux i drugih. Po našem iskustvu, ulaganje u LED rasvetu vraća se za oko 36 meseci. Nudimo je pre svega postojećim klijentima, kao drugu stavku u istom izveštaju o uštedi.

Vodozaptivne LED svetiljke za industrijske hale

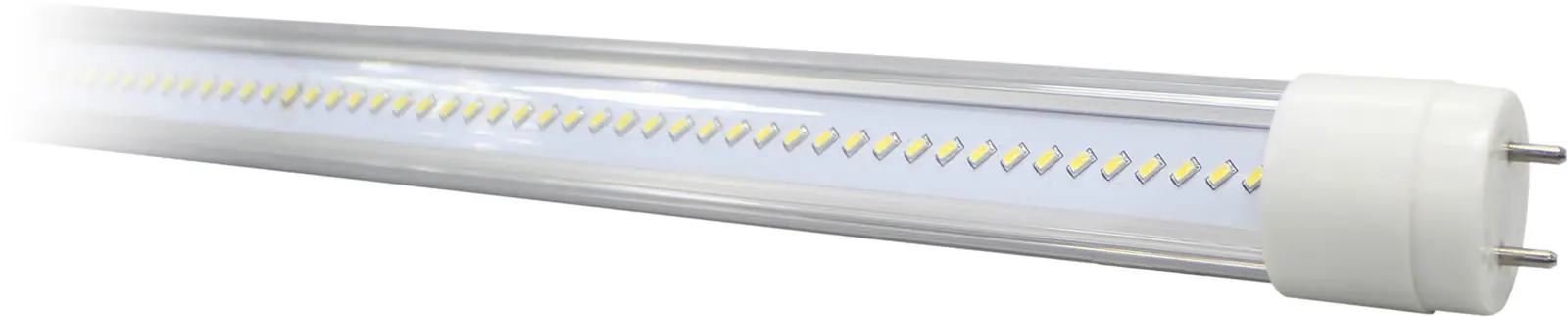

LED cevi T8 za zamenu fluorescentnih

Naši radovi

Ugrađena postrojenja

Ormani i postrojenja koje smo izradili, ugradili i pustili u rad, od 80 kVAr na niskom naponu do 3×1000 kVAr na 6 kV.

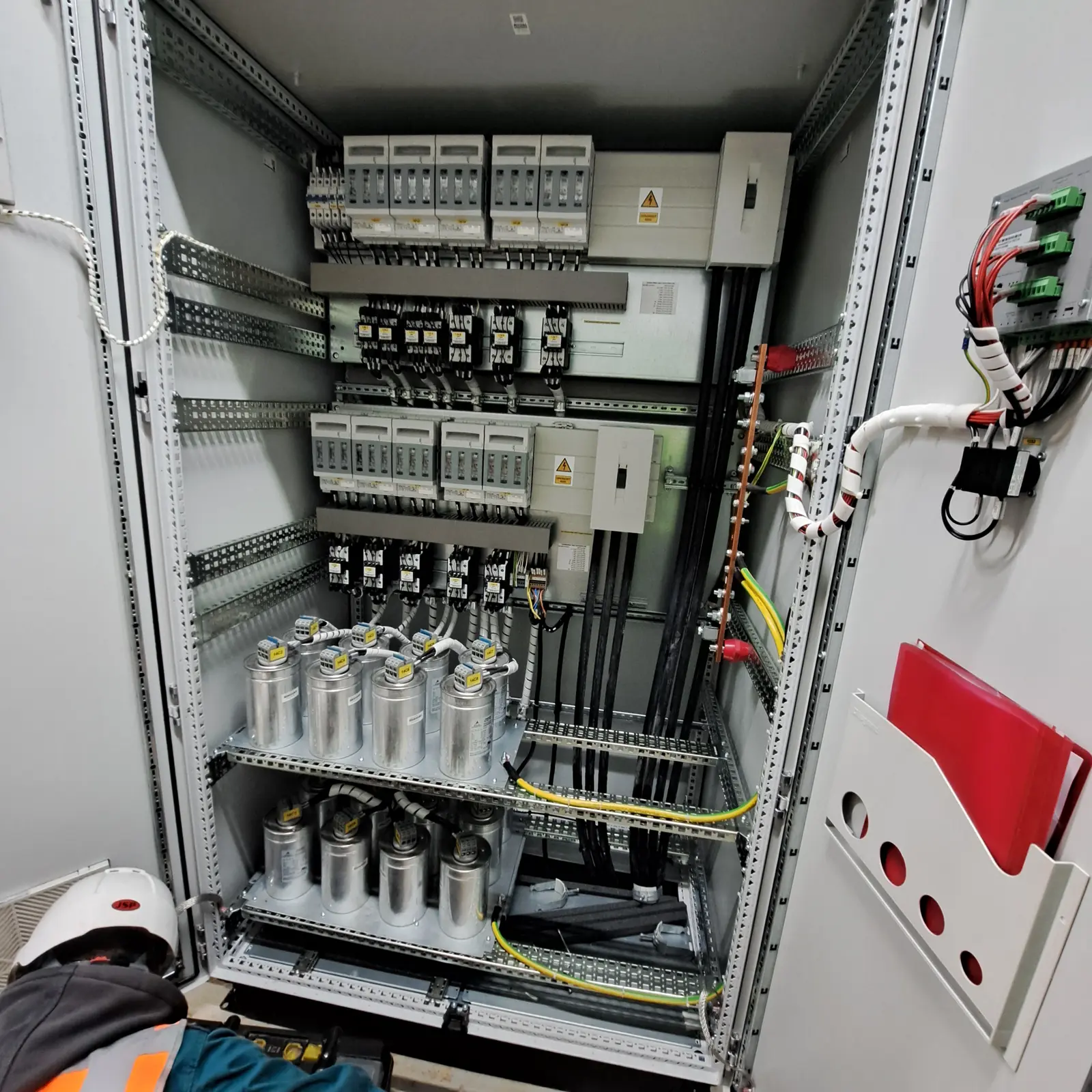

  • Kondenzatorski orman 500 kVAr sa prigušnicama, kontaktorima i regulatorom
    Automatska prigušena, 500 kVAr Orman sa prigušnicama, kontaktorima i regulatorom, unutrašnja montaža.

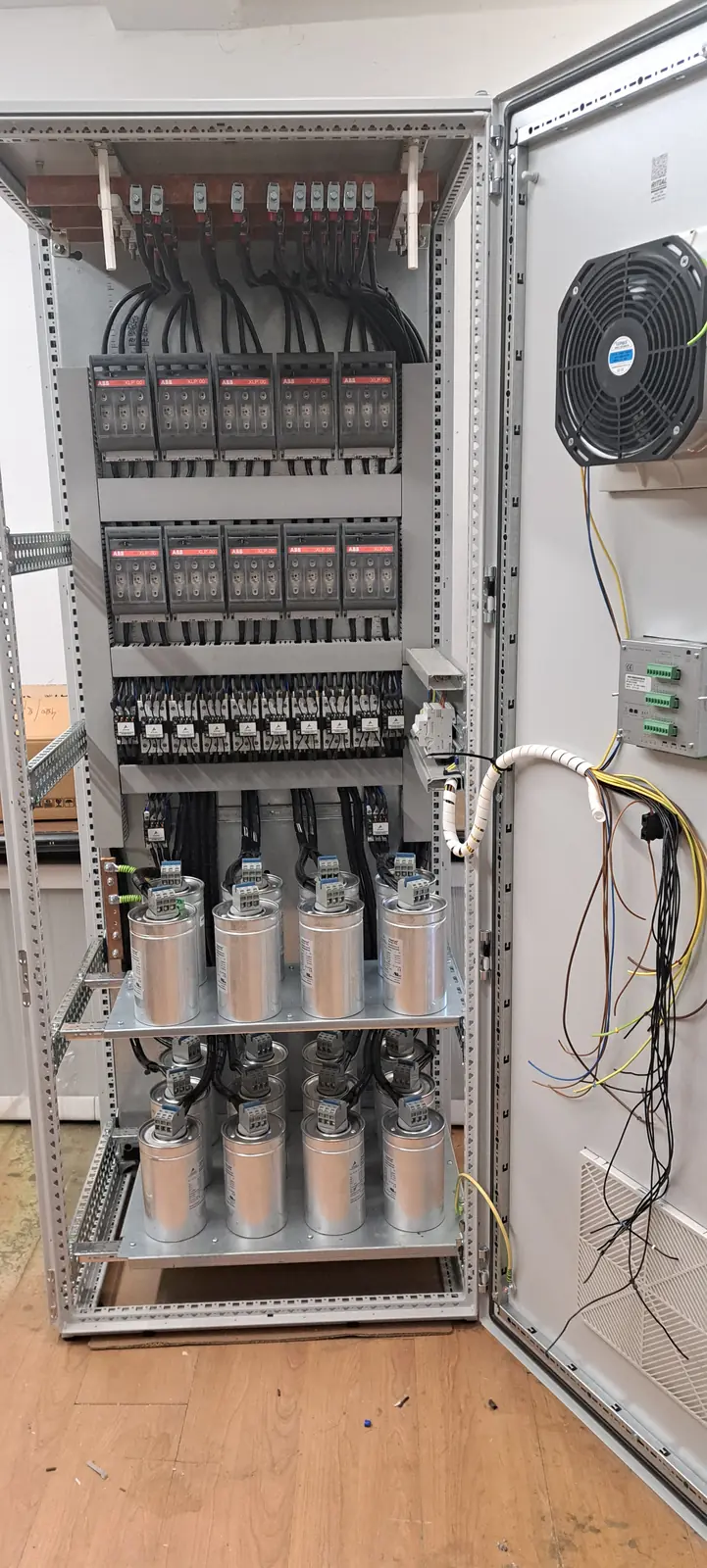

  • Orman za automatsku neprigušenu kompenzaciju 500 kVAr sa ventilacijom
    Automatska neprigušena, 500 kVAr Stepeni kondenzatora sa prinudnom ventilacijom ormana.

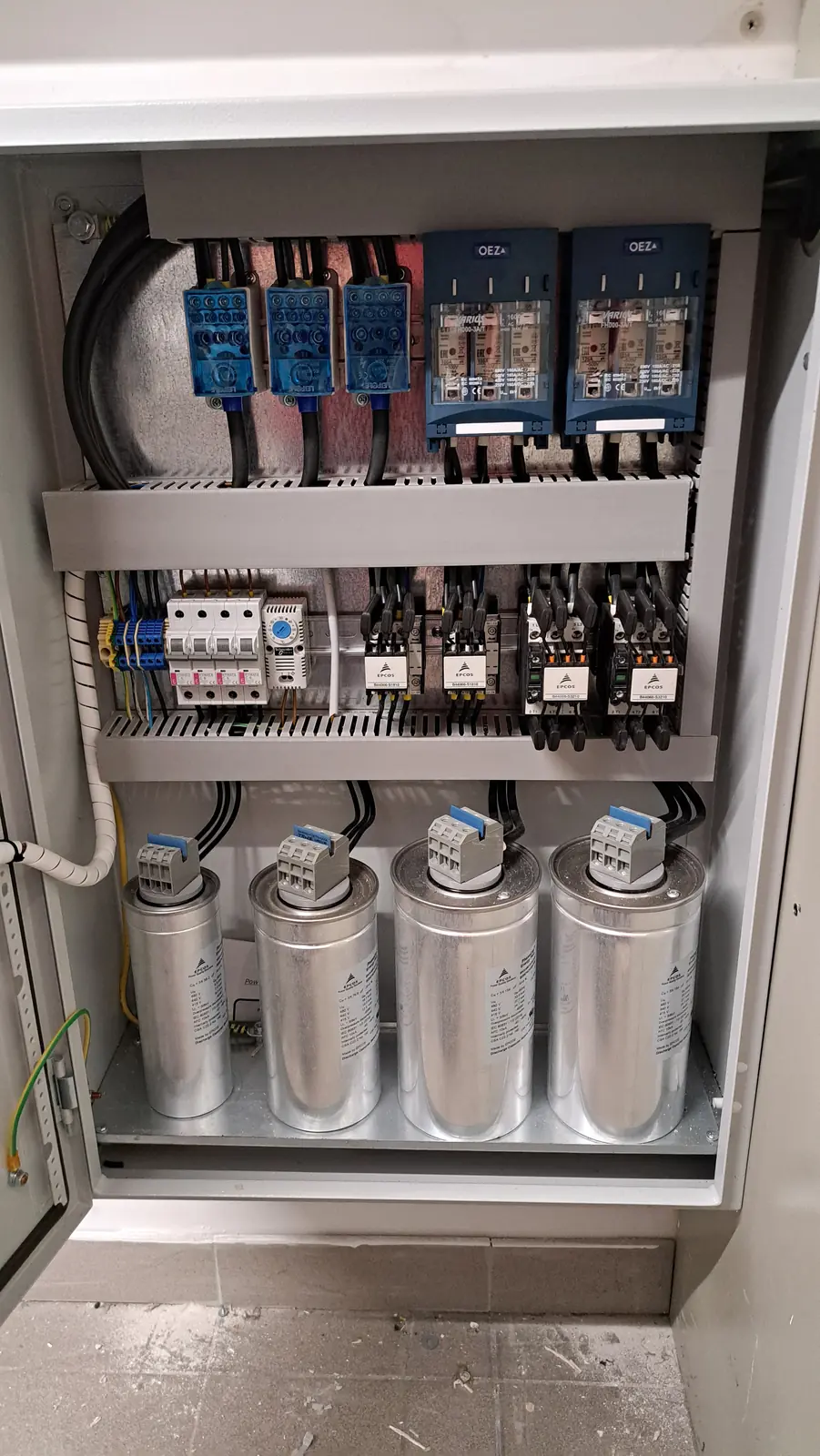

  • Orman za kompenzaciju 80 kVAr sa kondenzatorima i kontaktorima
    Automatska kompenzacija, 80 kVAr Manje postrojenje za pogon sa nekoliko motora.

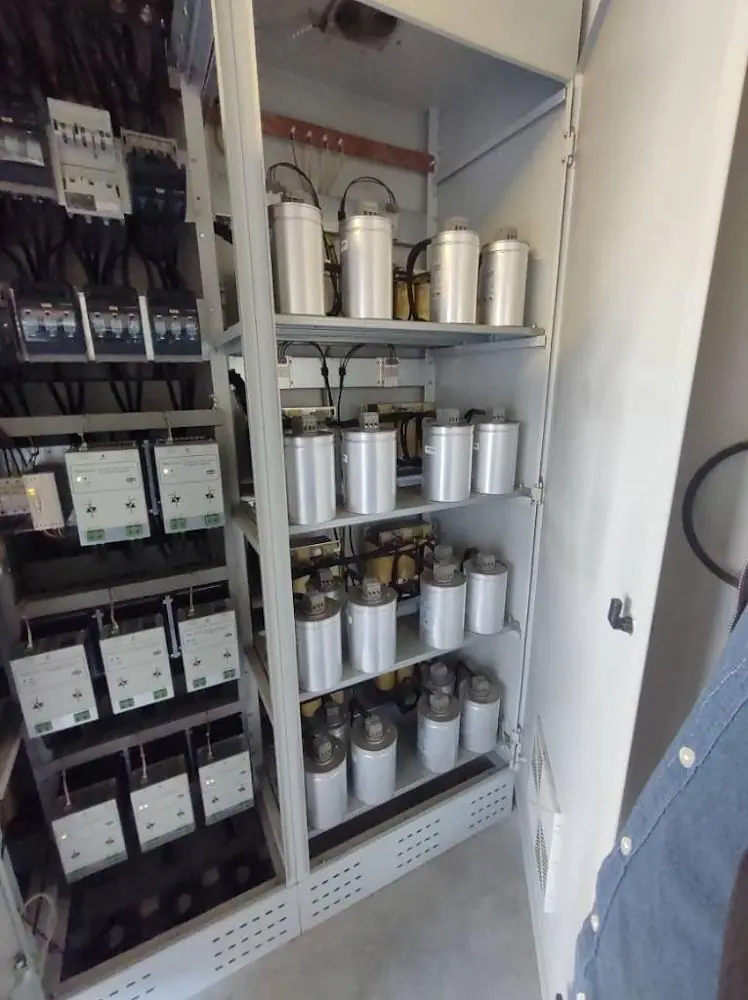

  • Orman za tiristorsku prigušenu kompenzaciju sa kondenzatorima na policama
    Tiristorska prigušena Za pogone sa brzim promenama opterećenja, uključenje ispod 5 ms.
  • Spoljno postrojenje za kompenzaciju 3x1000 kVAr na 6 kV, kopovi Kolubara
    Srednji napon, 3×1000 kVAr, 6 kV Spoljna montaža, kopovi Kolubara.

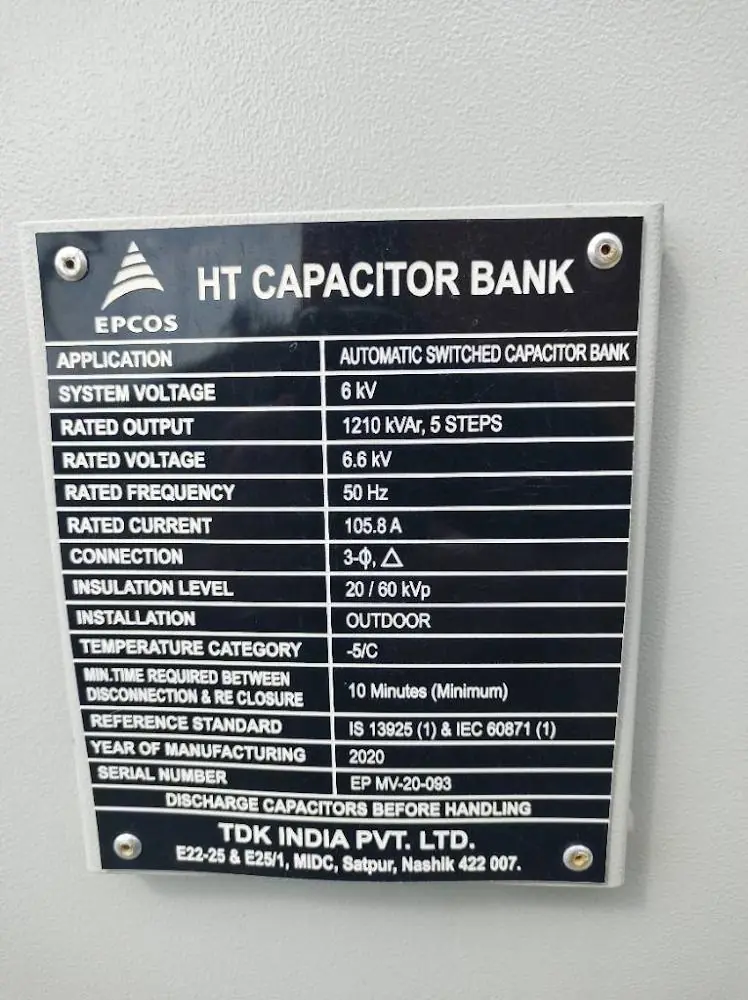

  • Natpisna pločica EPCOS HT capacitor bank 1210 kVAr, 6 kV, 5 stepeni
    Natpisna pločica, 1210 kVAr, 6 kV EPCOS automatska baterija, 5 stepeni, spoljna izvedba.

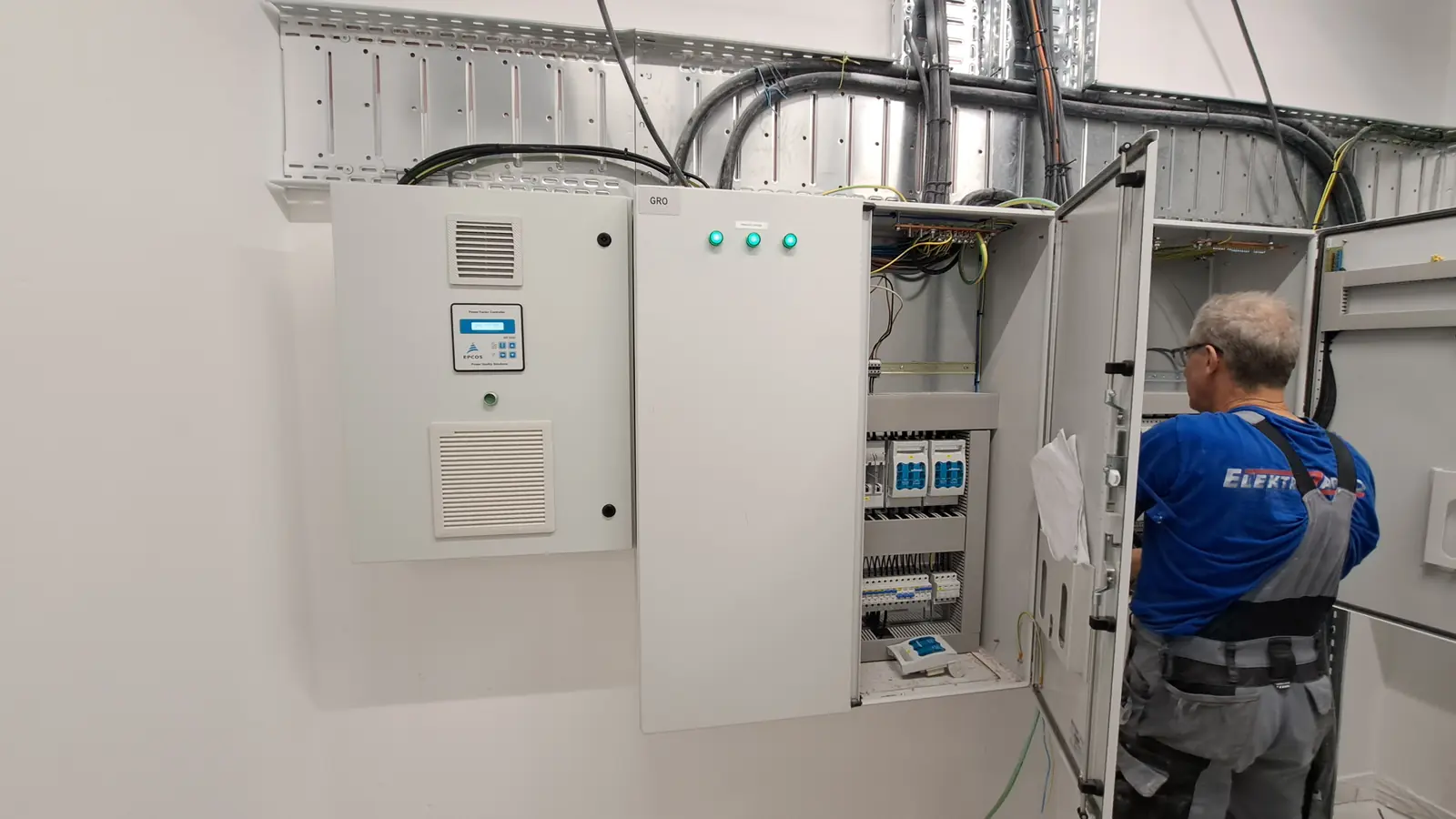

  • Ugradnja kondenzatorskog ormana i podešavanje regulatora u razvodnoj prostoriji
    Ugradnja i puštanje u rad Vezivanje ormana i podešavanje regulatora na licu mesta.

Reference

Reference

Izvod iz referenc liste na dan 31.12.2024. Kompenzacija reaktivne snage i LED rasveta za trgovinske lance, industriju, banke i javna preduzeća.

  1. 01

    Delhaize Serbia d.o.o., Beograd

    Kompenzacija reaktivne snage: isporuka, montaža i puštanje u rad na 330 objekata.

  2. 02

    C-market a.d., Beograd

    Kompenzacija reaktivne snage: isporuka, montaža i puštanje u rad na 150 objekata.

  3. 03

    Mercator Srbija

    Kompenzacija reaktivne snage: isporuka, montaža i puštanje u rad na 120 objekata.

  4. 04

    Beogradski vodovod

    Kompenzacija reaktivne snage na 8 crpnih stanica, ukupno 2,5 MVAr.

  5. 05

    NIS a.d., Novi Sad

    Godišnji remont opreme za kompenzaciju na 12 transformatora.

  6. 06

    Grundfos Srbija

    Tiristorska prigušena kompenzacija, 1,25 MVAr.

  7. 07

    GAT, Novi Sad

    Kompenzacija 3×1000 kVAr na 6 kV, kopovi Kolubara.

  8. 08

    UniCredit banka, Beograd

    Kompenzacija reaktivne snage i LED rasveta, 120 metara.

  9. 09

    Kryo Gas, Beograd

    Kompenzacija reaktivne snage na 3 benzinske stanice.

  10. 10

    Mercedes Srbija

    LED rasveta, spoljašnja i unutrašnja: servis Krnješevci i prodajni salon u Beogradu.

  11. 11

    Delta City d.o.o., Beograd

    LED downlight 24 W, 1.100 komada.

  12. 12

    Delta City d.o.o., Beograd

    LED linijska rasveta 14 W/m, 1.400 metara.

  13. 13

    Delta City d.o.o., Beograd

    LED linijska rasveta IP65 u garaži, 1.300 komada.

  14. 14

    Delhaize Serbia d.o.o., Beograd

    LED rasveta na 16 objekata.

  15. 15

    Delhaize Serbia d.o.o., Beograd

    LED rasveta polica na 140 objekata.

  16. 16

    C-market a.d., Beograd

    LED rasveta na 3 objekta.

  17. 17

    C-market a.d., Beograd

    LED rasveta polica na 40 objekata.

  18. 18

    Mercator, Beograd

    LED paneli 40 W, 650 komada.

  19. 19

    Mercator, Beograd

    Napajanja za LED trake, 40 komada.

  20. 20

    De Rigo, Stara Pazova

    LED rasveta polica: IDEA Senta, Gomex Obrenovac, Smederevo i Velika Plana.

  21. 21

    Montprojekt, Beograd

    Isporuka rasvete za šoping mol u Jagodini.

  22. 22

    Sany group, Šabac

    LED rasveta u 3 optičarske radnje.

  23. 23

    Biblioteka, Novi Sad

    LED rasveta u dve prostorije biblioteke.

  24. 24

    Green Plus UG, Berlin

    Izvoz 500 komada LED svetiljki, dekorativna rasveta.

  25. 25

    Zeta gradnja, Podgorica

    Izvoz 1.500 komada sušača peškira.

O nama

Green Plus d.o.o., Novi Beograd

Osnovna delatnost preduzeća Green Plus je ušteda električne energije. Prva oblast je kompenzacija reaktivne snage sa opremom EPCOS (TDK Electronics, Nemačka), kompletnim programom kondenzatora, kontaktora, regulatora, tiristorskih modula i prigušnica za niski i srednji napon. Druga oblast je ušteda u rasveti prelaskom na LED tehnologiju. Firmu vodi Žarko Miljanić, diplomirani elektroinženjer, koji lično radi merenja, proračune i puštanje u rad.

Oprema
EPCOS / TDK Electronics
Napon
niski i srednji napon
Područje rada
Beograd i cela Srbija
Vodi
Žarko Miljanić, dipl. el. inž.
Ugradnja kondenzatorskog ormana i podešavanje regulatora na licu mesta
Ugradnja i puštanje u rad kondenzatorskog ormana

Česta pitanja

Pitanja koja nam postavljaju

Šta je reaktivna energija i zašto je plaćam kad ne radi ništa?

Reaktivna energija je deo preuzete energije koji se ne pretvara u koristan rad, ali opterećuje mrežu. Potrebna je motorima i transformatorima za stvaranje magnetnog polja. Zato se kod poslovnih kupaca meri i naplaćuje.

Šta znači stavka „prekomerno preuzeta reaktivna energija“ na računu?

To je razlika između izmerene reaktivne energije i one koja odgovara faktoru snage 0,95. Plaća se po dvostruko većoj ceni od redovne reaktivne energije. Kompenzacija je svodi na nulu.

Kome se to obračunava, a kome ne?

Kupcima na srednjem i niskom naponu kojima se reaktivna energija meri. Domaćinstva spadaju u široku potrošnju, gde se reaktivna ne meri, pa te stavke nemaju.

Koliko mogu da uštedim i za koliko mi se ulaganje vraća?

Zavisi od visine stavke i profila potrošnje. Iznos se ne procenjuje napamet: pošaljite račune za električnu energiju i dobićete računicu na osnovu stvarnih podataka. Period otplate ulaganja je 6 do 36 meseci, zavisno od vrste kompenzacije i pogona u koji se ugrađuje.

Koliki faktor snage moram da imam da ne bih plaćao?

Granica je 0,95. Ispod nje se plaća prekomerno preuzeta reaktivna energija. Vaš faktor snage se vidi iz odnosa aktivne i reaktivne energije na računu, a precizno se utvrđuje merenjem u vašem razvodu.

Imamo kompenzaciju, ali stavka i dalje postoji. Zašto?

Najčešće zato što je baterija otkazala, kondenzatori su izgubili kapacitet, regulator ne uključuje stepene ili je orman poddimenzionisan za današnje opterećenje. Postojeću opremu proveravamo merenjem i menjamo samo ono što ne radi.

Može li kompenzacija da napravi problem zbog harmonika?

Može, ako se neprigušena baterija ugradi u instalaciju sa frekventnim regulatorima, UPS uređajima ili aparatima za zavarivanje. Zato pre ponude merimo stanje mreže i, gde treba, ugrađujemo prigušene baterije sa filterskim prigušnicama.

Da li mora da stane proizvodnja zbog ugradnje?

Merenje ide bez prekida rada. Ugradnja ormana se radi u dogovorenom terminu, po pravilu uz kratak prekid napajanja razvoda na koji se orman vezuje, kad vama najmanje smeta.

Kako počinjemo?

Pošaljete račune za električnu energiju kroz formu ispod ili mejlom. Uradimo analizu, po potrebi merenje na licu mesta, pa ponudu sa dimenzionisanim rešenjem, cenom i periodom otplate.
